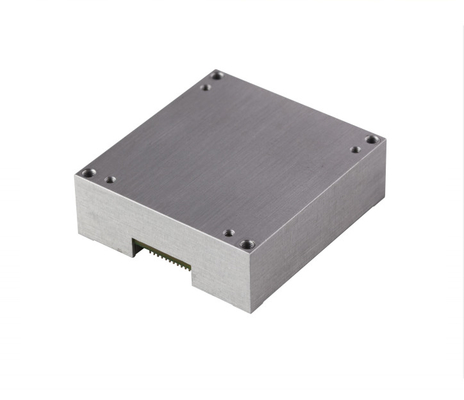

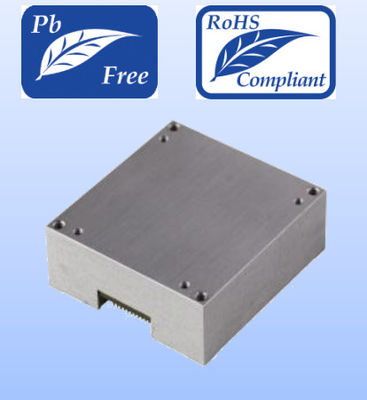

BWS688B - Dispositivo de alta resistência a choques concebido para a navegação, controlo e medição dinâmicos de veículos em movimento

Especificações principais

Giroscópio triaxial: Faixa de medição ± 450°/s

Acelerômetro triaxial: Faixa de medição ± 18 g

Magnetômetro triaxial: Faixa de medição ± 8 gauss

Barómetro digital: faixa de medição 300 mbar ~ 1100 mbar

Alta largura de banda: 400 Hz

Compensação de temperatura calibrada em fábrica: estabilidade do viés, linearidade e calibração de erro no eixo transversal

Intervalo de compensação de temperatura: -40°C ~ +85°C

Interface de comunicação: SPI

Sensor de temperatura integrado

Intervalo de alimentação: 3,0 V ~ 3,6 V

Resistência aos choques: 2000 g

Projeto compacto: leve e com formato em miniatura

Compatibilidade: corresponde ao ADIS16488A

Áreas de aplicação

Resistência à vibração industrial e controlo de atitude

Máquinas automatizadas

Controle de Robótica.

Estabilização e controlo da plataforma

Sistemas de instrumentação

Descrição do produto

A unidade de medição inercial (IMU) é um dispositivo compacto e altamente resistente a choques projetado para navegação precisa, controle e medição dinâmica de transportadores em movimento.Integra um giroscópio MEMS triaxial e um acelerômetro triaxial com algoritmos avançados de compensação de erros (incluindo temperaturaOs dados processados são emitidos através de uma interface SPI personalizável, enquanto os sensores embutidos (magnetômetro,Barómetro) permitem uma detecção ambiental abrangente

.

Características essenciais:

Sensores de alta precisão.

Giroscópio: ±450°/s, 1,2°/h Estabilidade do viés de variação Allan

Acelerômetro: ±18 g de intervalo, 20 μg de estabilidade de desvio de variância Allan

Magnetômetro: gama de ±8 gauss para a precisão do ângulo de inclinação

.

Robusta adaptabilidade ao ambiente

Funciona em -40°C a +85°C com compensação de temperatura calibrada em fábrica.

Sobrevive a 2000g em ambientes industriais de choque e vibração intensiva

.

Integração compacta

Dimensões: 47 mm (L) × 44 mm (W) × 14 mm (H)

.

Peso: Otimizado para drones, braços robóticos e instrumentos portáteis.

Saída de dados e compatibilidade

A interface SPI suporta transmissão de dados de alta velocidade (até 2000Hz).

Compatível com as normas industriais

.

Vantagens competitivas

Solução industrial rentável: equilibra o desempenho do MEMS com a confiabilidade em condições adversas.

Fusão de sensores múltiplos: Magnetômetro e barômetro integrados permitem a detecção de 10 eixos

.

Baixo consumo de energia: o projeto de potência eficiente de 3,0 ∼ 3,6 V prolonga a vida útil da bateria em aplicações móveis.
